IP融合使得樓宇自動化系統整體架構成為了可能，盡管這種架構仍然要保留各個系統的功能特色和各自特有的技術，但在信息傳遞部分卻可以都采用計算機局域網，各系統不再架構主干信息傳遞部分。

1.承載全系統信息傳遞的IP網絡平臺

原有的綜合布線系統和計算機網絡的架構主要為了滿足計算機終端的內網和外網的通信需求，IP融合下的局域網的架構，不僅如此，而是面向全部的樓宇自動化系統，包括語音通信、有線電視、安防、消防等各個系統；也就是說，計算機局域網將面向所有的系統終端，所有系統的信息都可以通過以太網接口和IP協議接入到局域網中，計算機網絡儼然成為了整個智能樓宇的信息傳遞通道。這對網絡平臺的架構提出了更高的要求，高性能、高穩定、高可靠、易管理的IP網絡平臺將是樓宇自動化系統架構的重點，也是各系統實現的基礎。目前，為應對IP融合的大趨勢，各網絡設備生產廠家推出了相應的解決方案。

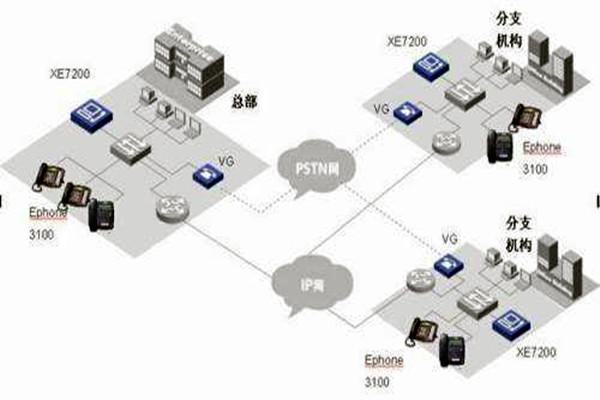

2.IP電話和統一通信平臺

有了這樣的網絡平臺后，語音電話的實現已經不再通過布放電信的線纜到桌面的方式，更多的采用IP電話或者是統一通信的平臺來實現。電話線路采用4對雙絞線，電話終端能處理IP協議和以太網接口，通過局域網和語音電話交換設備通信。

3.網絡電視

計算機網絡的發展帶來的融合主要就是三網融合，即計算機網絡、語音通信網、有線電視網，因此電視網絡的實現發生了徹底的變化。對于智能大廈、辦公大樓、酒店而言，可以不布放同軸電纜，而是由綜合布線線纜，電視終端也有了以太網接口和具備處理IP協議的模塊，可以接入到IP網絡中，利用計算機局域網進行通信，從而實現了網絡電視。

4.全數字化網絡監控

模擬監控技術已經被逐步淘汰，取而代之的是高清數字監控技術。高清數字監控帶來了好的監控圖像，但隨著而來的卻是大量信息的傳遞和存儲問題。要完成這些信息的傳遞必須要架構通信系統，由于監控圖像的信息量大，目前很多監控系統的局域網都是獨立存在，而高性能的IP網絡平臺能應對這一問題，所以對于全數字化的網絡監控而言，高性能IP網絡平臺的架構是其實現的基礎。

5.以IP網絡為主干的控制網絡

對于設備控制系統、消防系統、視頻監控系統以外的安防系統，這些樓宇自動化系統的架構在信息傳遞的主干層采用計算機網絡系統進行信息傳遞，而在控制層，傳感器、執行器等與控制器的連接仍然采用總線技術等其他技術。比如，樓宇對講系統，現在新的建設基本上都基于IP網絡，各個管理機、入口設備、室內分機全部基于具備IP協議，采用以太網接口接入到局域網中，從而實現了信息的傳遞，而其他室內傳感器則通過總線技術與室內分機進行通信，各個樓宇對講的廠家目前主推IP對講設備。

總之，以太網技術和TCP/IP協議的在樓宇自動化系統中的全面應用，形成了IP融合的趨勢，為樓宇自動化系統的整體架構提供了可能和基礎，各子系統架構有了統一的標準和模式，降低了系統設計和工程實施的難度，減小了系統管理的復雜程度。當然這一發展，也對IP網絡平臺的架構提出了挑戰。
